DYS 型系列单级双吸水平中开泵，是我公司在广泛吸收和消化国内外同类产品先进技术的基础上，研制开发的换代产品。全系列产品覆盖面广，进口直径从Φ150~Φ800mm，流量从100~10000m3/h，扬程从6~200m。

　　泵为卧式安装，泵壳水平中开，上部为泵盖，下部为泵体，吸入口和吐出口均在轴心线下方，检修时不必拆卸进出水管路，只要揭开泵盖，即可取出转子部件。

　　DYS 型泵设计有41种型号，通过切割，降速及变型叶轮可派生出161个基本规格，在型谱性能范围内，可提供用户需要的满足任意性能参数要求的单级双吸离心水泵。

　　该系列产品适用于城市给排水、水利工程和暖通空调系统、冶金矿山系统、石化及化工系统、造纸、轻工、大力发电及消防供水等领域，用来输送-20℃~80℃以内，PH值在5~9范围的液体介质。常规材料制造的泵最大工作压力(进口压+泵送压力)为1.6 MPa。通过改变承压件材质，最大工作压力可达2.5Mpa。

　　标准供应的水泵，从驱动端看为顺时针旋转，即泵吸入口在电机的右侧，吐出口在电机的左侧，根据客户要求，可改变泵的旋转方向，即从驱动端看，水泵逆时针旋转，此时，泵吸入口在电机的左侧，吐出口在电机的右侧。

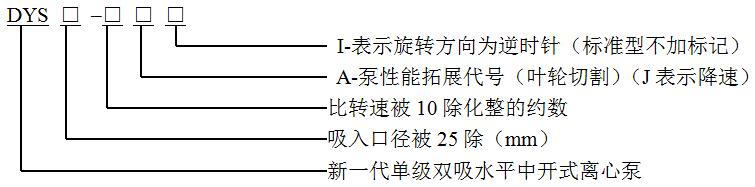

型号说明

例：DYS 16-9A(I)

▶DYS -新一代单级双吸水平中开式离心泵

▶16-吸入口径被25除(即吸入口径为400mm);

▶9-比转速被10除化整的约数

▶A-泵性能拓展代号(叶轮切割)(J表示降速)

▶I-表示旋转方向为逆时针

新型水平中开泵特点：

●结构紧凑，轴向尺寸短，运行平稳，安全可靠。

●水泵中心高较低，故泵的重心也较低，泵组也更稳固。

●采用优秀水力模型，通过三维优化设计，效率高，汽蚀性能好。

●适用动力广泛，可与电动机、柴油机、汽轮机配套。

●自动化程度高，根据用户需求，可配备自动起动装置。

●轴承体设计新颖：

　　▶轴承体具备测温和自动补油功能(稀油润滑时，用户需要时装备)

　　▶轴承体由泵体泵盖共同支撑，使轴承运转更平稳。

　　▶轴承体密封采取特殊结构，密封性能良好，不漏油，不进水。

●水泵轴封有多种形式供用户选择：

　　▶填料密封

　　▶机械密封

　　▶高分子填充物密封

泵结构图：

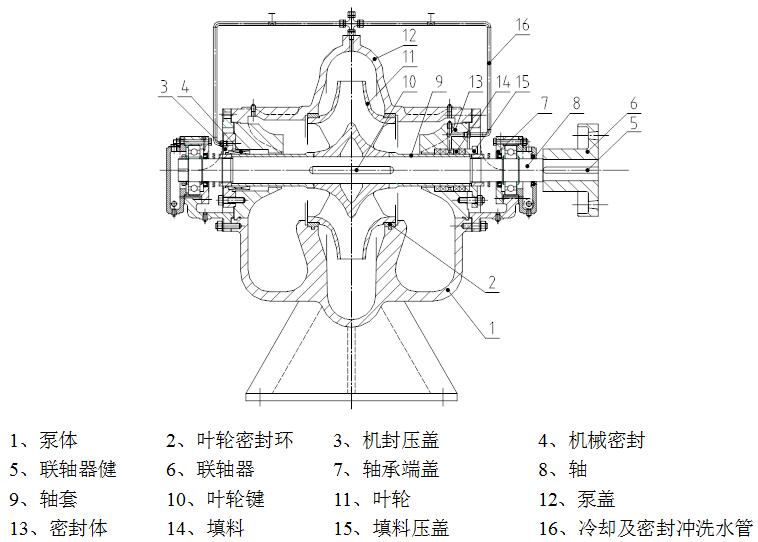

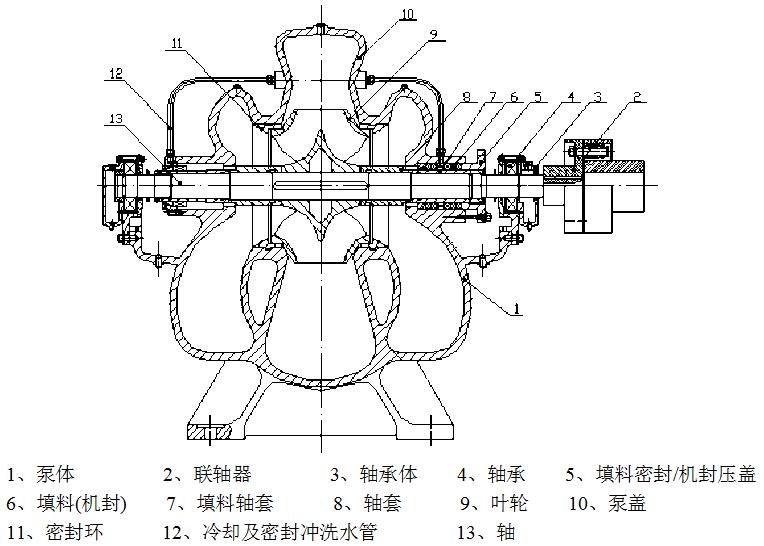

DYS 型单级双吸水平中开式离心泵结构示意图(1)

　　此图为大部分DYS 型泵结构：泵带密封体，即密封体与泵体分开。此结构有着很好的加工工艺，故能提高泵的同轴度，使泵运行更平稳。

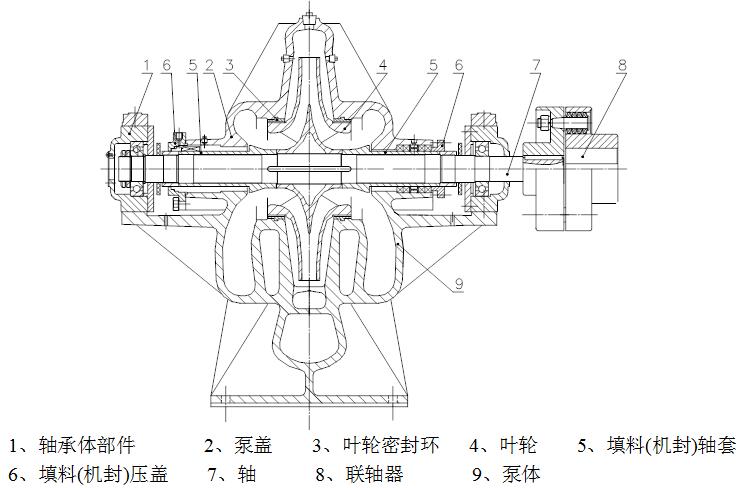

DYS 型单级双吸水平中开式离心泵结构示意图(2)

　　此图为部分DYS 型泵结构，此结构零部件安排合理，外形美观大方。

DYS 型单级双吸水平中开式离心泵结构示意图(3)

　　此图为大流量DYS 型泵的结构。总体结构简单明了，装配方便，维护容易。

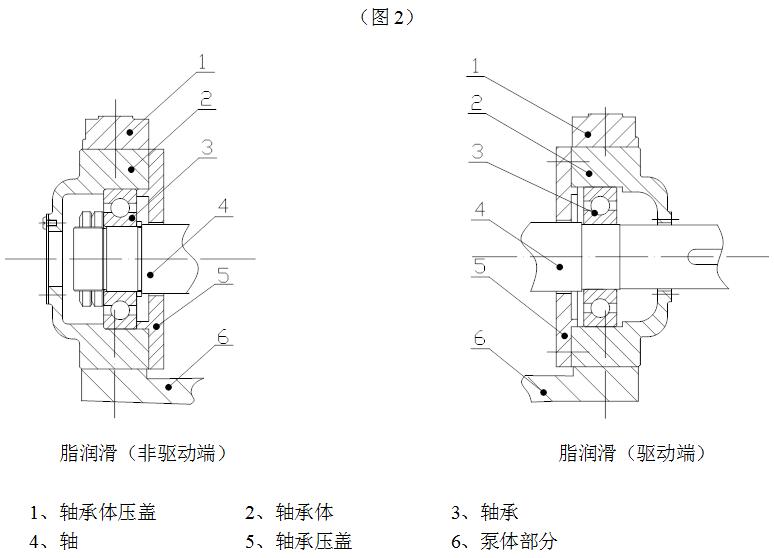

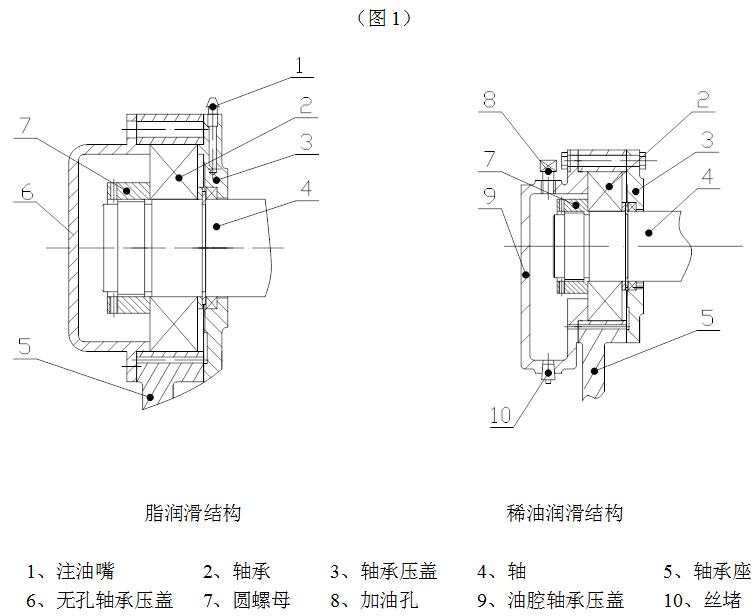

轴承体结构图

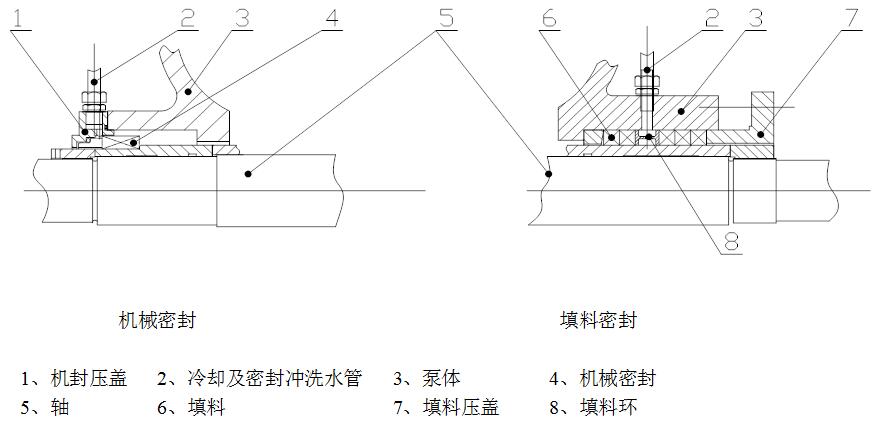

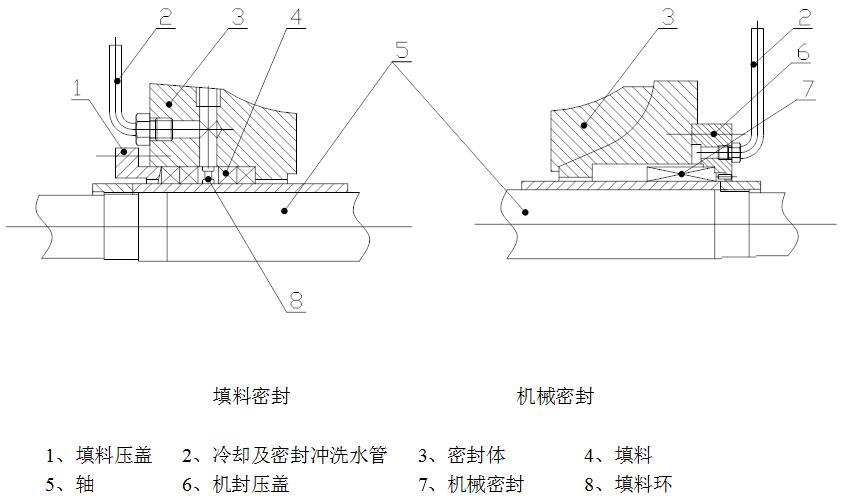

填料密封与机械密封结构图

带密封体的结构

不带密封体的结构

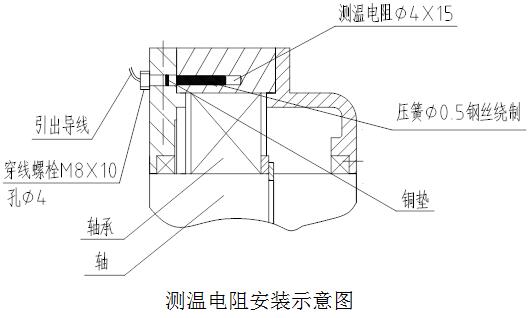

泵测温电阻的安装方式

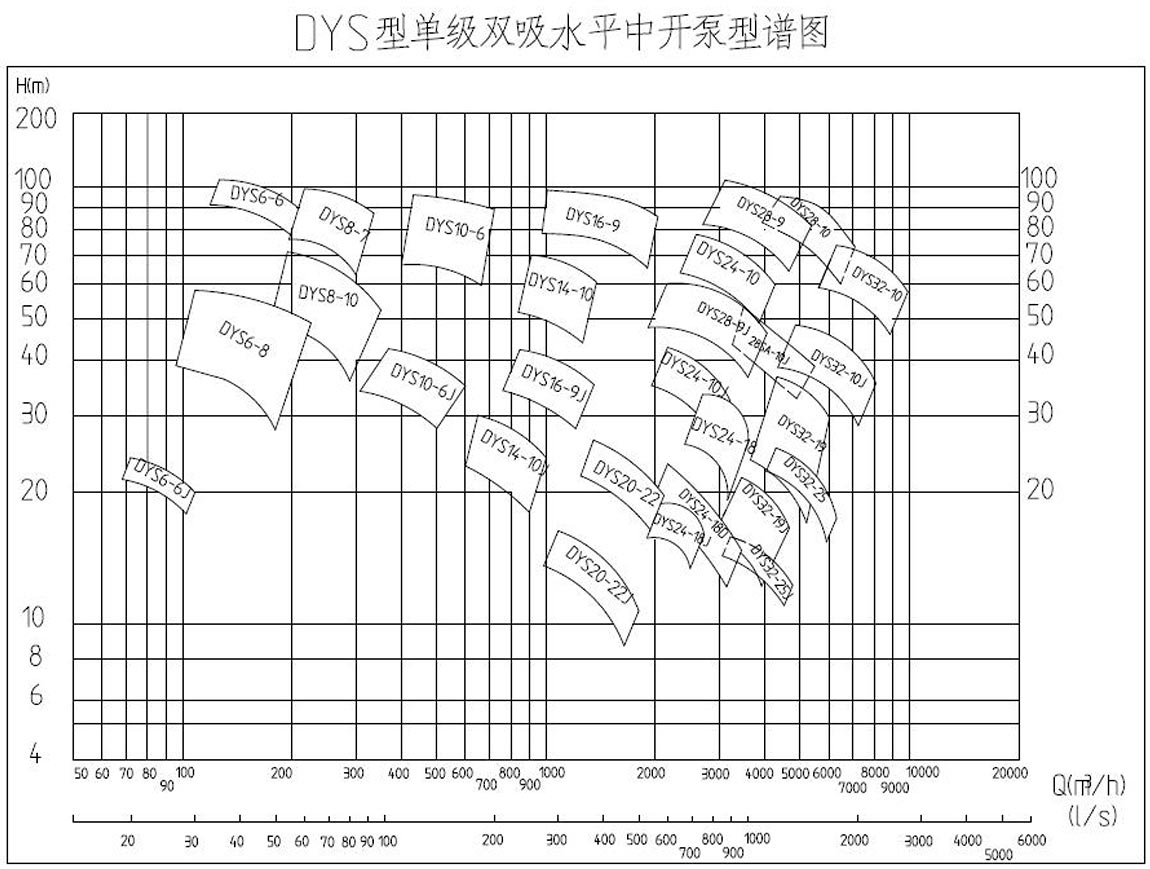

泵型谱图

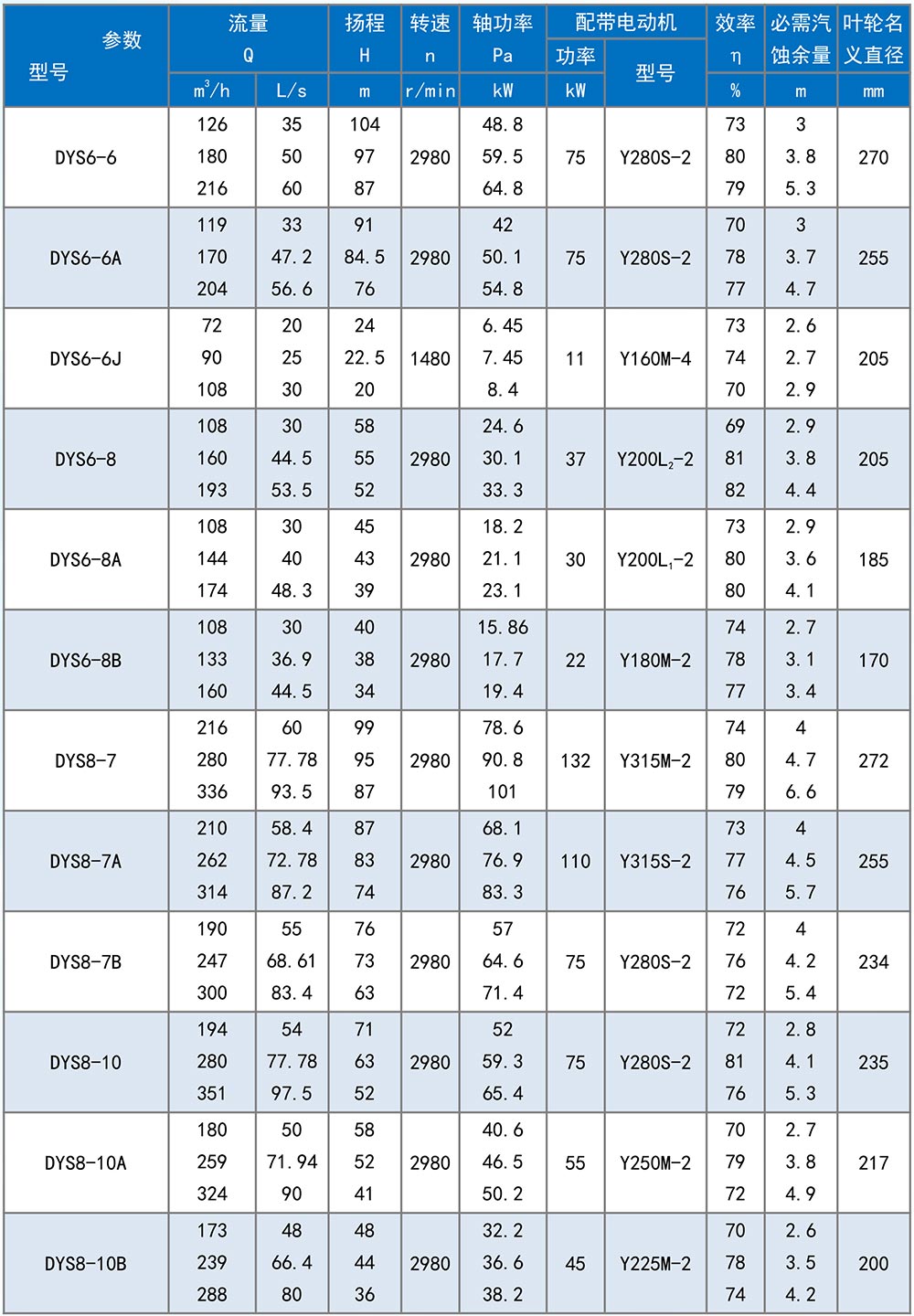

DYS 型单级双吸水平中开泵标准性能参数表
