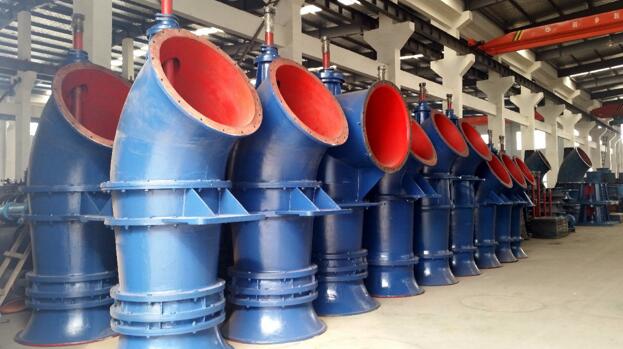

ZLB型泵系单级立式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50℃。本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。

二、ZLB轴流泵型号意义

例如：

28 Z L B—70

28--泵的出水口直径为28英寸；

Z--轴流泵；

L--立式结构；

B--半调节叶片；

70--比转速被10除所得的化整数

三、立式轴流泵的工作原理与构造

1、立式轴流泵的工作原理

     立式轴流泵是以空气动力学中，机翼的升力理论为基础。当流体绕过翼型时，在翼型的首端点处分离成为两股流，它们分别经过翼型的上表面和下表面，然后同时在翼型的尾端汇合，由于沿翼型下表面的路程比上表面路程长一些，流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的压力将小于上表面，流体对翼型有一个向下的作用力，同样，翼型对于流体也将产生一个反作用力，与此作用力相等，方向相反，作用在流体上，在此力作用下，水就被压升到一定的高度上去。

2、立式轴流泵的构造

     立式轴流泵的构造主要有：喇叭管、叶轮、导叶体、出水弯管、泵轴、轴承、填料函、传动轴等。分述如下：

       1)  喇叭管：喇叭管为中小型立式轴流泵的吸水室，用铸铁铸造，他的作用是把水以较小的损失均匀的引向叶轮。

       2)  叶轮：叶轮是轴流泵的主要工作部件，有叶片、轮毂、导水锥等组成。

       3) 导叶体：导叶体位于叶轮上方，他的主要作用是消除水流的旋转运动，减少水头损失。同时可将水流的部分动能转变为压能。

       4) 泵轴和轴承：泵轴采用优质碳素钢制成，主要是用来向叶轮传递扭矩的。

       5) 传动轴：立式电机与水泵之间的连接轴为传动轴，主要作用是将电机功率传递给水泵。

       6) 填料函：在泵轴穿出出水弯管的地方，装有填料密封装置。

四、立式轴流泵的性能特点

   立式轴流泵与离心泵相比，具有下列优点：

       1) 扬程随流量的减少而剧烈增大， Q-H曲线徒增，主要原因是，流量较小时，在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状态，所以扬程急剧增大，从而造成轴功率增大的现象。

       2) Q-N曲线是徒降曲线，因此，轴流泵启动时，应当在闸阀全开启的情况下启动电动机。

       3) Q-η曲线呈驼峰形。即高效率工作的范围很小，流量在偏离设计工况点不远处效率就很快下降。根据轴流泵的这一特点，采取闸阀调解流量是不利的，一般只能采取改变叶片装置角的方法来改变其性能曲线。

       4) 在水泵样本中，一般轴流泵的汽蚀余量都要求较大，因此，其较大允许的吸上真空高度都较小，需考虑轴流泵的进水条件、运行中实际工况点与该泵设计工况点的偏离程度等。

五、立式轴流泵的维修工艺

立式轴流泵在运行中可能会发生这样或那样的问题，如不及时解决，将会导致损坏零件，影响正常抽水。排除水泵故障首先要正确判断故障产生的原因，再确定相应地排除方法。

立式轴流泵常见的故障原因及其排除方法如下：

1、启动后不出水或出水量少 原因及处理方法如下：

        1) 叶轮淹没深度不够。处理方法是调整叶轮淹没深度。

        2) 叶轮转向不对。处理方法是调整电机转向。

        3) 叶片损坏或叶片定位销断裂。处理方法是更换叶片或定位销。

        4) 泵进口或叶轮被杂物堵塞。处理方法是清除杂物。

        5) 泵轴脱落。处理方法是重新装配或更换泵轴。

2、振动大或有噪音 原因及处理方法如下:

    1) 地角螺栓松动。处理方法是旋紧地角螺栓，垫牢底座。

    2) 泵轴弯曲或联轴器不同心。处理方法是矫正或调整同心度。

    3) 泵轴和水导轴承磨损。处理方法是更换水导轴承或泵轴

    4) 叶片缺损或缠有杂物。处理方法是更换叶片、清除叶片杂物。

    5) 产生汽蚀。处理方法是改善吸水条件，防止汽蚀。

    6) 联轴器断裂或脱落。处理方法是更换联轴器。

    7) 轴承箱内轴承损坏。处理方法是更换轴承。

3、电流突然升高或过低 原因及处理方法如下

        1) 叶片转角或缠有杂物。处理方法是更换叶片，清除杂物。

        2)水导轴承腐蚀，发生粘轴。处理方法是更换水导轴承。

        3) 泵轴或联轴器脱落、断裂。处理方法是更换泵轴或联轴器。

        4) 叶轮外壳脱落。处理方法是更换叶轮外壳。

        5) 出水拍门开启程度过小。处理方法是检查拍门销轴、加注润滑脂。

        6) 叶轮脱落。处理方法是更换叶轮。

4、轴承箱温度过高

    1) 润滑油严重不足。处理方法是添加润滑油。

    2) 发生严重磨损。处理方法是查找原因，更换部件
