一、概述

NT系列液下脱硫泵是我公司针对工业烟气脱硫的特点，精心研制而成的立式脱硫液下泵；主要用于输送各种温度低于100℃，含有固体颗粒的浆液；被输送液体的浓度低于50%、最大颗粒应不大于80目，特殊情况也不得大于过流面最小尺寸的60%。

1.1 型号意义

例如 YTL150-315

NT——立式液下泵代号

NT——脱硫专用泵代号

150——泵吸入口直径150mm

315——叶轮名义直径315mm

1.2 性能范围

流量：1.6m3/h-3000m3/h

扬程：5m-80m

设计压力：1.6MPa

输送介质温度：-20℃-100℃

二、泵结构说明

NT系列液下脱硫泵，当泵的液下长度小于1.8米时，该泵为悬臂式离心泵，液下部分无任何轴承、密封，无任何易损件，免维护；该结构泵主要由泵体、叶轮、泵盖、支撑管、泵架、轴等部件组成。

NT系列液下脱硫泵，当泵的液下长度大于1.8米时，该泵为立式长轴液下离心泵，液下部分设有耐磨、耐腐蚀滑动轴承；该结构泵由泵体、叶

轮、泵盖、下耐磨滑动轴承、中间磨滑动轴承、支撑管、泵架、轴等部件组成。

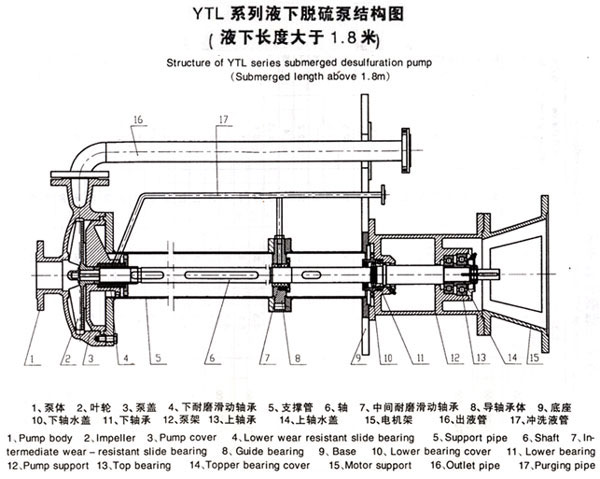

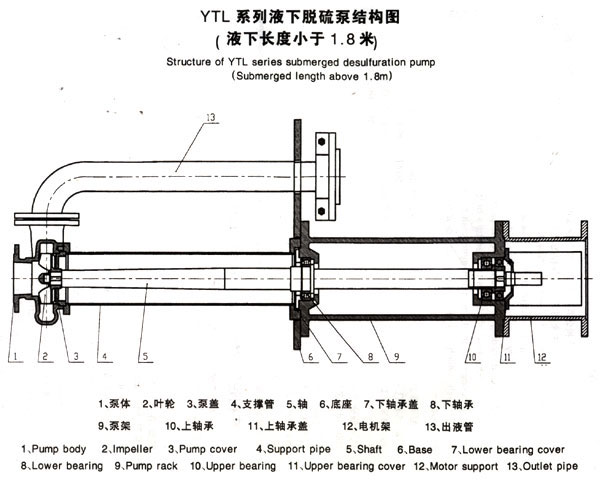

三、NT型液下脱硫泵结构图
